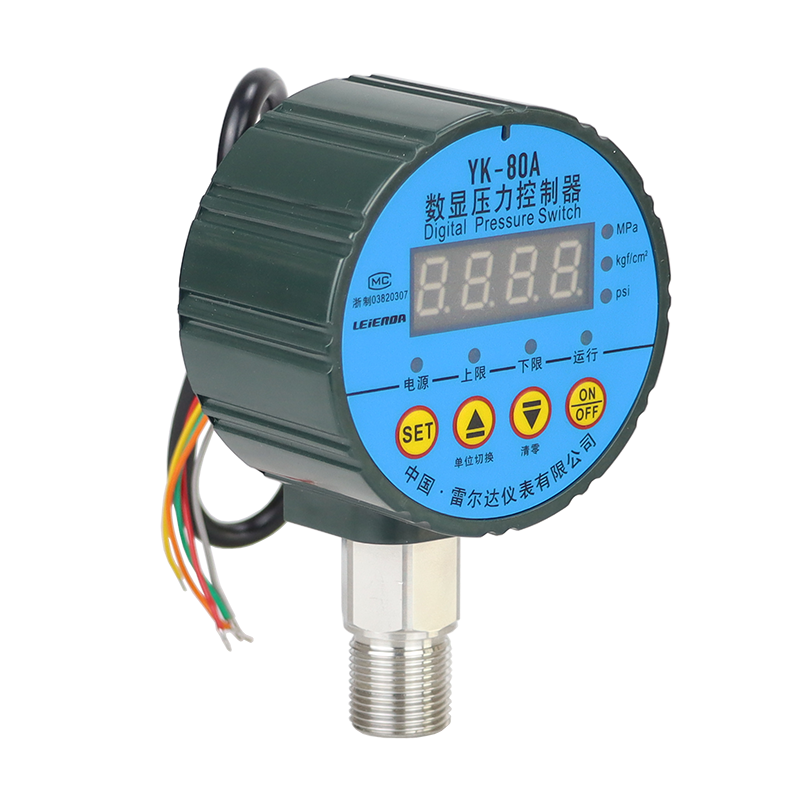

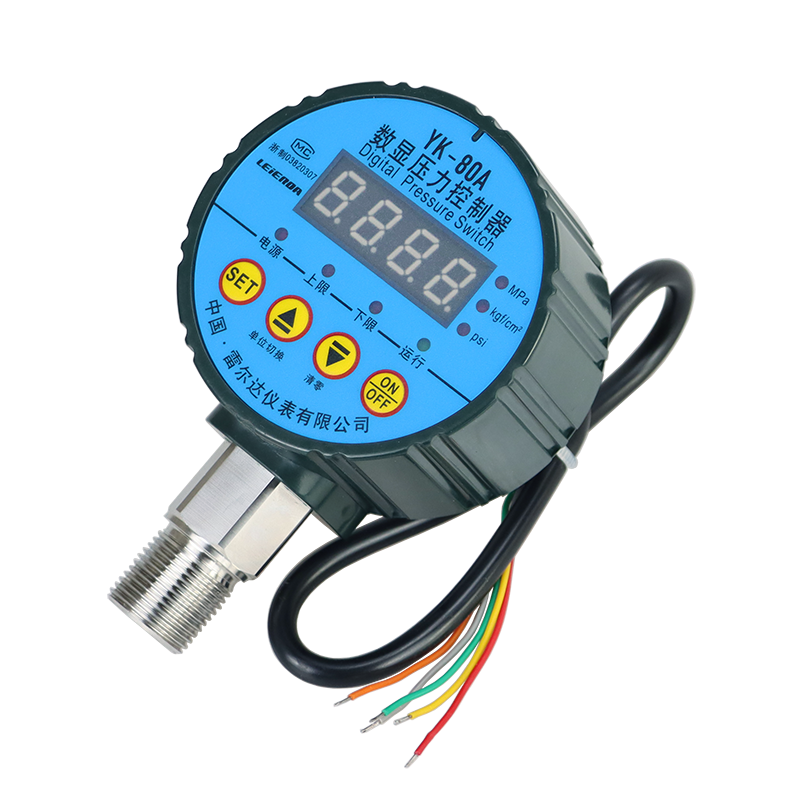

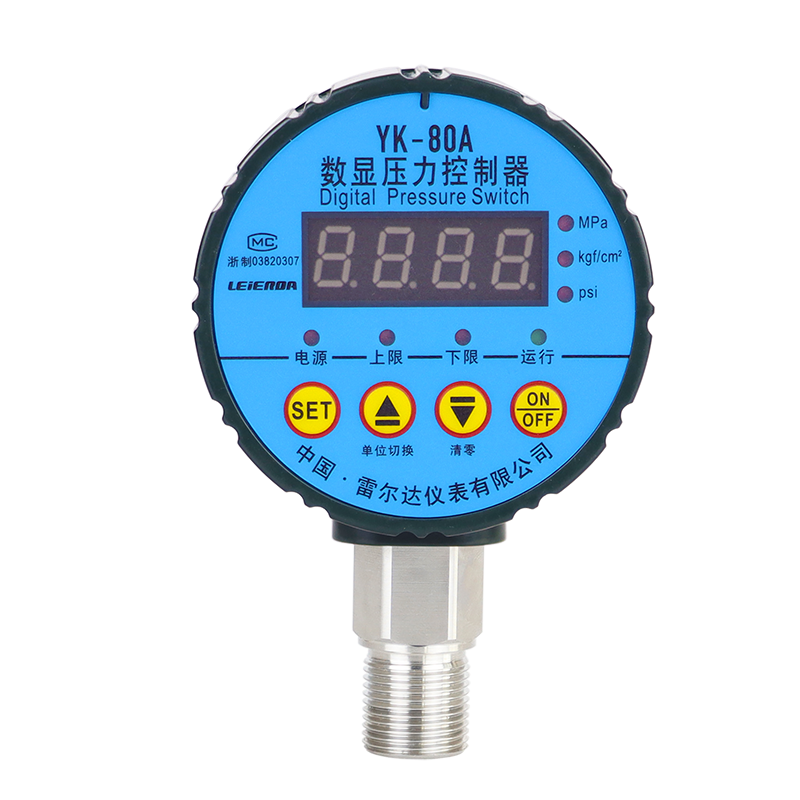

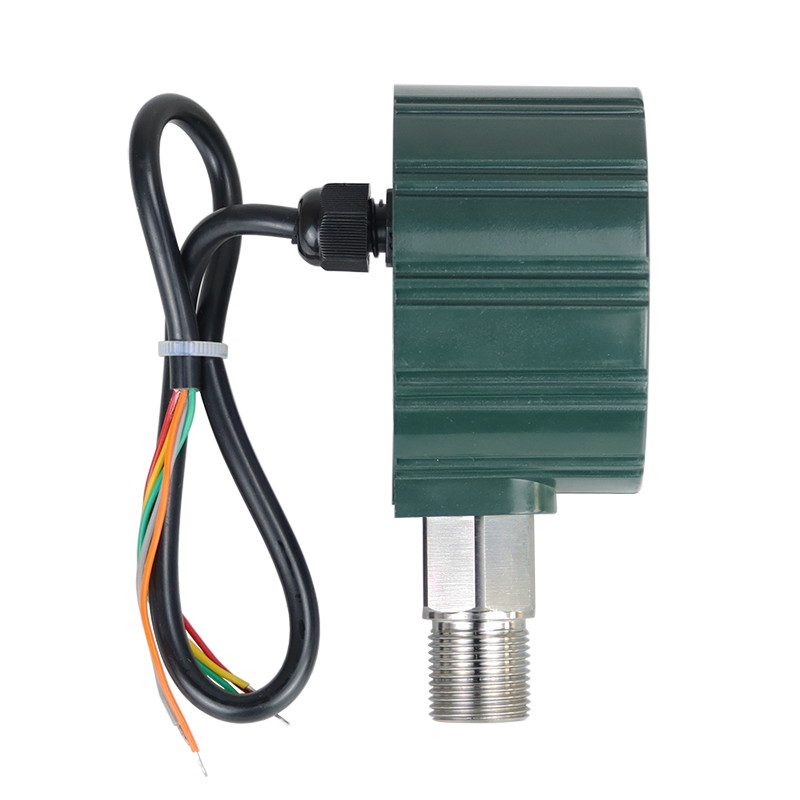

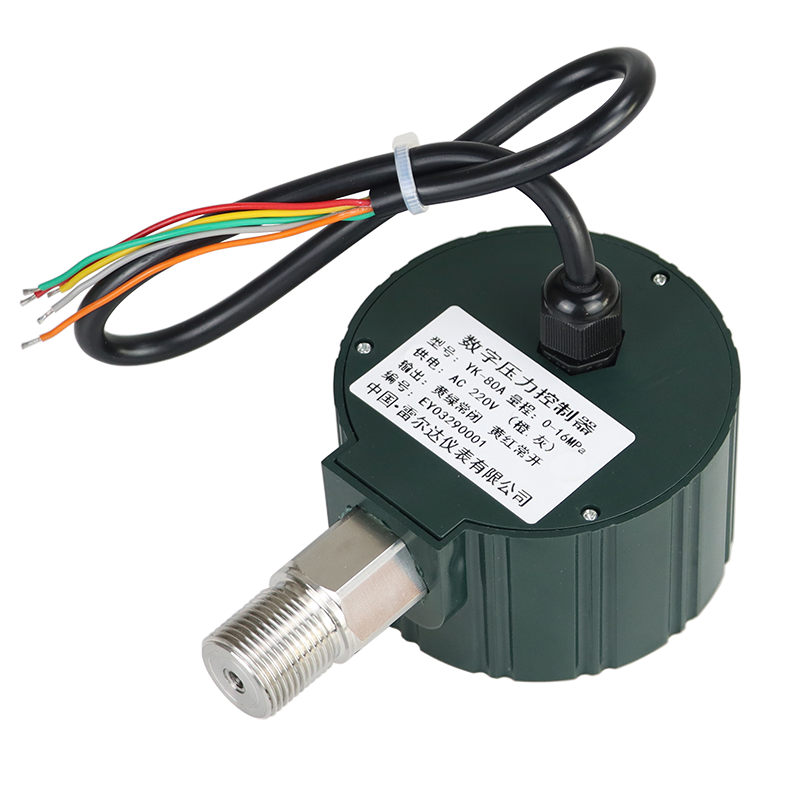

YK-80A数显电接点

主要技术参数

1、测量范围

(1)压力表: (0～0.1)MPa;(0～0.16)MPa;(0～0.25)MPa;(0～0.4)MPa;  (0～0.6)MPa;(0～1)MPa;(0～1.6)MPa;(0～2.5)MPa;  (0～4)MPa;(0～6)MPa;(0～10)MPa;(0～16)MPa;  (0～25)MPa;(0～40)MPa;(0～60)MPa;

(2)压力真空表：  (-0.1～0.06)MPa;(-0.1～0.15)MPa  (-0.1～0.3)MPa;(-0.1～0.5)MPa  (-0.1～0.9)MPa;(-0.1～1.5)MPa  (-0.1～2.4)MPa

(3)真空压力表：(-0.1～0)MPa

2、准确度等级：1.6级

3、最高工作电压及触头功率：

YXC系列 220V.DC 380V.AC 30VA

YX 系列 220V.DC 380V.AC 10VA

4、使用环境条件

环境温度：（-40～+70）℃

相对湿度：≤85% RH

5、温度影响：实际使用温度偏离20±5℃时其附加误差不大于0.4%/10℃ 设定点偏差不大于0.6%/10℃。

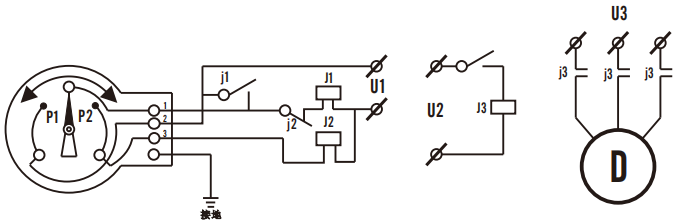

电气线路连接方式

图中:P1为下限触点;P2为上限触点指针为动触点  J1、J2可使用继电器或交流接触器，J3为交流接触器， j1为J1的常开触点， j2为J2常闭触点，j3为交流接触器，J3的常开触点

仪表工作状态为:当被测压力低压下限设定压力时，1、2闭合， 当被测压力高于下限设定值且低压上限设定值时触点均断开当被测压力高于上限设定值时，1、3闭合。
